| 원래 장소: | 광동, 중국 |
|---|---|
| 브랜드 이름: | YCLTouch |
| 인증: | RoHS, CCC, ISO9001, ce |
| 모델 번호: | YCL-43 |
| 최소 주문 수량: | 1 |
| 가격: | Negotiable |
| 포장 세부 사항: | 거품과 박스와 표준 패키징 |
| 배달 시간: | 3-7 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 2000/ 개월 |
| 사이즈: | 43 인치 | 터치 포인트: | 20 점 |
|---|---|---|---|
| 애프터 서비스: | 다른 사람, 갑니다 | 인터페이스: | USB 2.0(full-speed) |
| 재료: | 알루미늄 합금 프레임 | 응답 시간: | 5명의 부인 |
| 하이 라이트: | 43 인치 PCBA 모듈,PCBA 모듈 5 부인 |
||

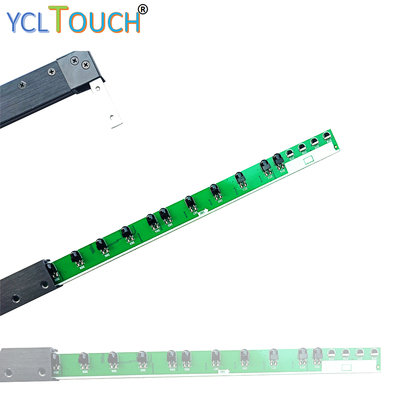

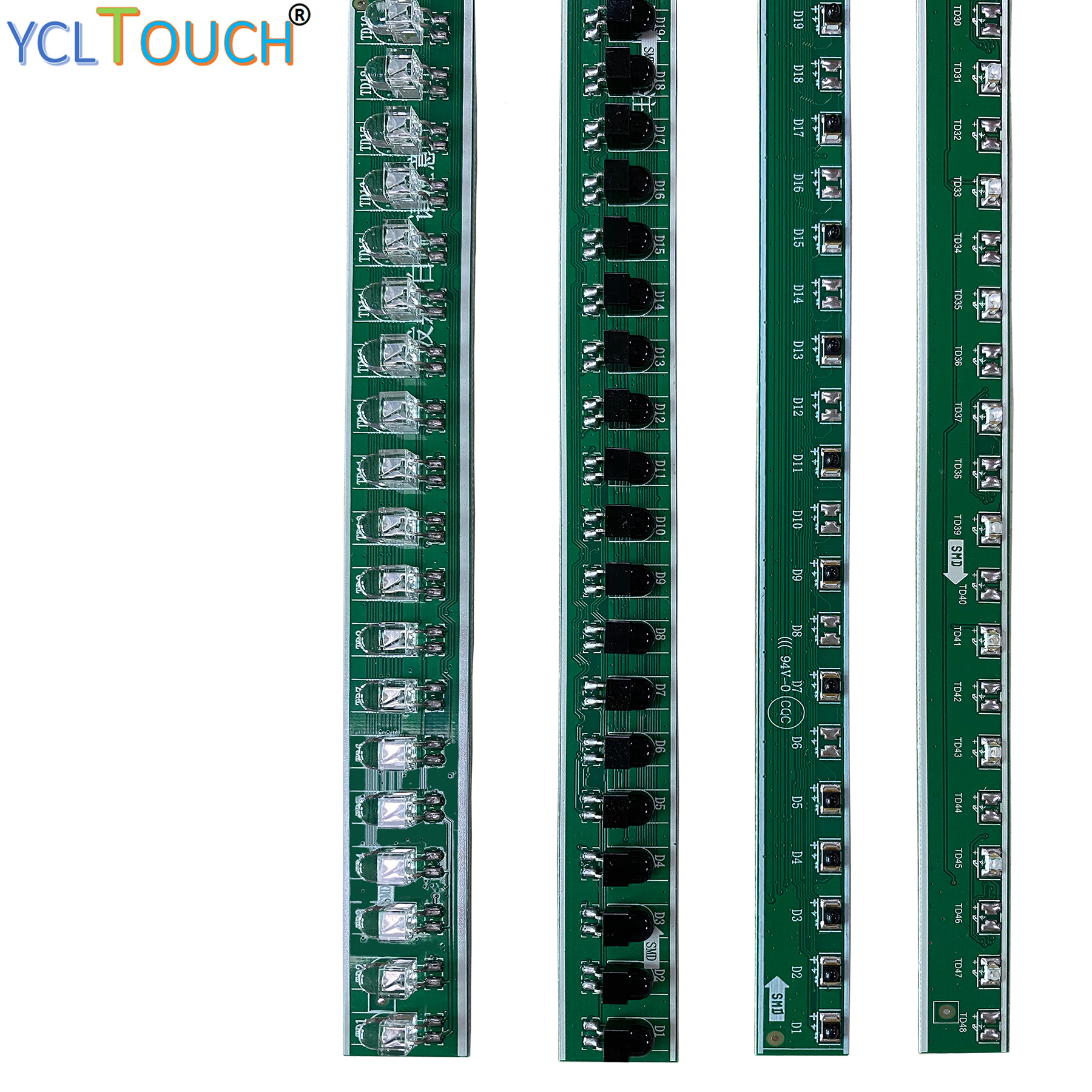

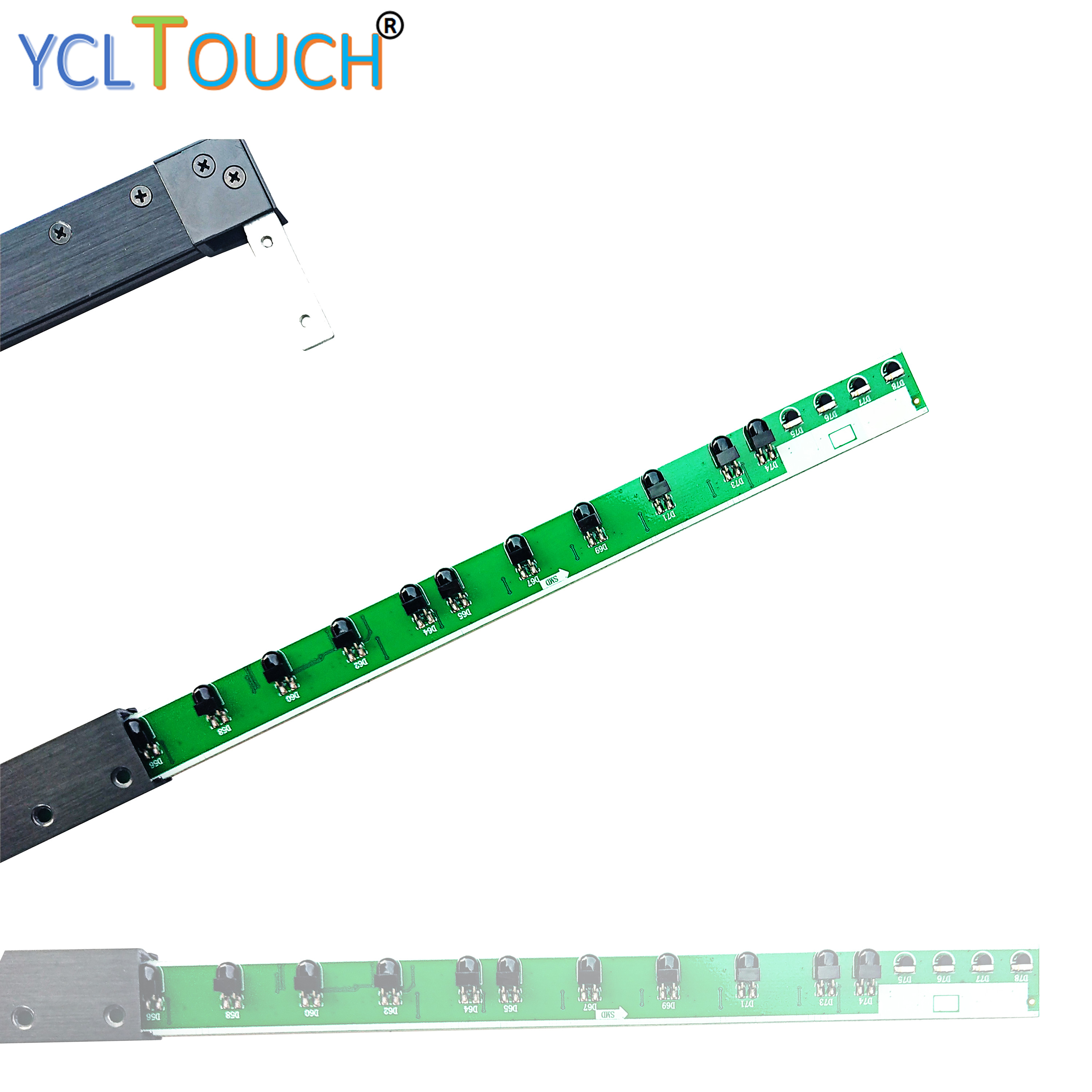

터치 프레임 모니터 오버레이를 위한 43 인치 적외선 PCBA 모듈은 패널 스크린을 엽니다
PCB가 무엇입니까?
PCBA는 현대 전자 장치의 재단입니다. 그들은 기계적으로 전자 부품을 지원하고 전기적으로 연결시킵니다. 이사회 그들 자신은 섬유 또는 복합체 에폭시와 같은 적층체 재료로 만들어지고, 이사회의 다른 지역들을 연결시키는 도전성 경로를 포함합니다. 이러한 경로는 소정 PCB 디자인에 따라 이사회 위에 출력되거나 새겨집니다.
재료는 사용되었습니다
PCBs에 쓸 기판 물질은 보통 섬유, 혼합 에폭시 또는 또 다른 적층체 재료입니다. 이사회에서 한쪽 또는 양쪽 편 위의 도전 물질은 매우 흔히 구리입니다. 도금처리되거나 디자인에 따라 기판에 에칭되는 인쇄 회로 기판은 또한 구리로 만들어집니다. 회로는 산화를 방지하기 위해 주석 납으로 코팅됩니다. PCB는 그들의 외부 가장자리 위의 접촉 핑거를 가지고 있으며, 그것이 전도성을 증가시키기 위해 또한 니켈과 금과 같은 다른 재료뿐만 아니라 주석 납으로 코팅됩니다.
어떻게 PCBA와 PCB가 서로 관계가 있습니까?
PCB와 PCBA는 똑같은 전체 과정의 두개의 다른 단계의 결과입니다. PCB가 첨부된 어떤 전자 부품 없이 비어 있는 회로판인 반면에, PCBA는 원하는 애플리케이션을 위해 필요에 따라 작용하기 위해 이사회에 요구된 모든 부품을 포함하는 완성된 조립체입니다. PCB가 아직 기능적이지 않는 반면에, PCBA는 전자기기에서 사용될 준비가 됩니다.
비어 있는 위원회를 제조하는 것 인쇄 회로 판 어셈블리에 연관된 다양한 구성 요소와 과정 때문에 완료된 PCBA를 생산하는 것 보다 더 단순한 과정입니다. 비어 있는 PCB 보다 PCBA를 생산하는 것은 또한 더 비용이 듭니다. 그러나, 양쪽 단계는 완료된 이사회를 만들도록 필요합니다. 당신은 PCB 없는 PCBA를 만들 수 없습니다. PCB 제작은 그 과정에서 첫 번째 단계이고 PCBA 제작이 저 첫 번째 단계를 기반으로 합니다.
또 다른 차이는 어떻게 PCB와 피크바스가 패키징되는지 있습니다. PCB가 일반적으로 진공 포장을 사용하여 패키징되는 반면에, 피크바스는 구분되거나 안티 스태틱 패키징의 사용을 요구합니다.
PCB는 가전제품, 중장비, 로보틱스, 자동차 부품과 의학 장비를 포함하는 전자 장치의 사용된 in,a 넓은 범위입니다. 예는 다음을 포함합니다 :
